Nội dung kỹ thuật chi tiết
Chuyên cho tải dọc trục lớn
Vòng bi đũa chặn được thiết kế để tiếp nhận tải dọc trục lớn và tải va đập, đồng thời có độ cứng cao và yêu cầu ít không gian theo phương trục. Khác với vòng bi tang trống chặn, loại này không có chức năng tự lựa và không được thiết kế để chịu tải hướng kính.
Kết cấu thường gồm vòng trục, vòng vỏ và cụm con lăn/vòng cách có thể tách rời. Điều này giúp lắp từng thành phần riêng và thuận tiện khi các bề mặt lắp có kết cấu phức tạp.
Yêu cầu về độ vuông góc và bề mặt đỡ
Vì vòng bi đũa chặn không tự bù sai lệch, bề mặt tựa của vòng trục và vòng vỏ phải được gia công và căn chỉnh phù hợp. Sai lệch góc làm tải phân bố không đều trên chiều dài con lăn và có thể tăng ứng suất cạnh.

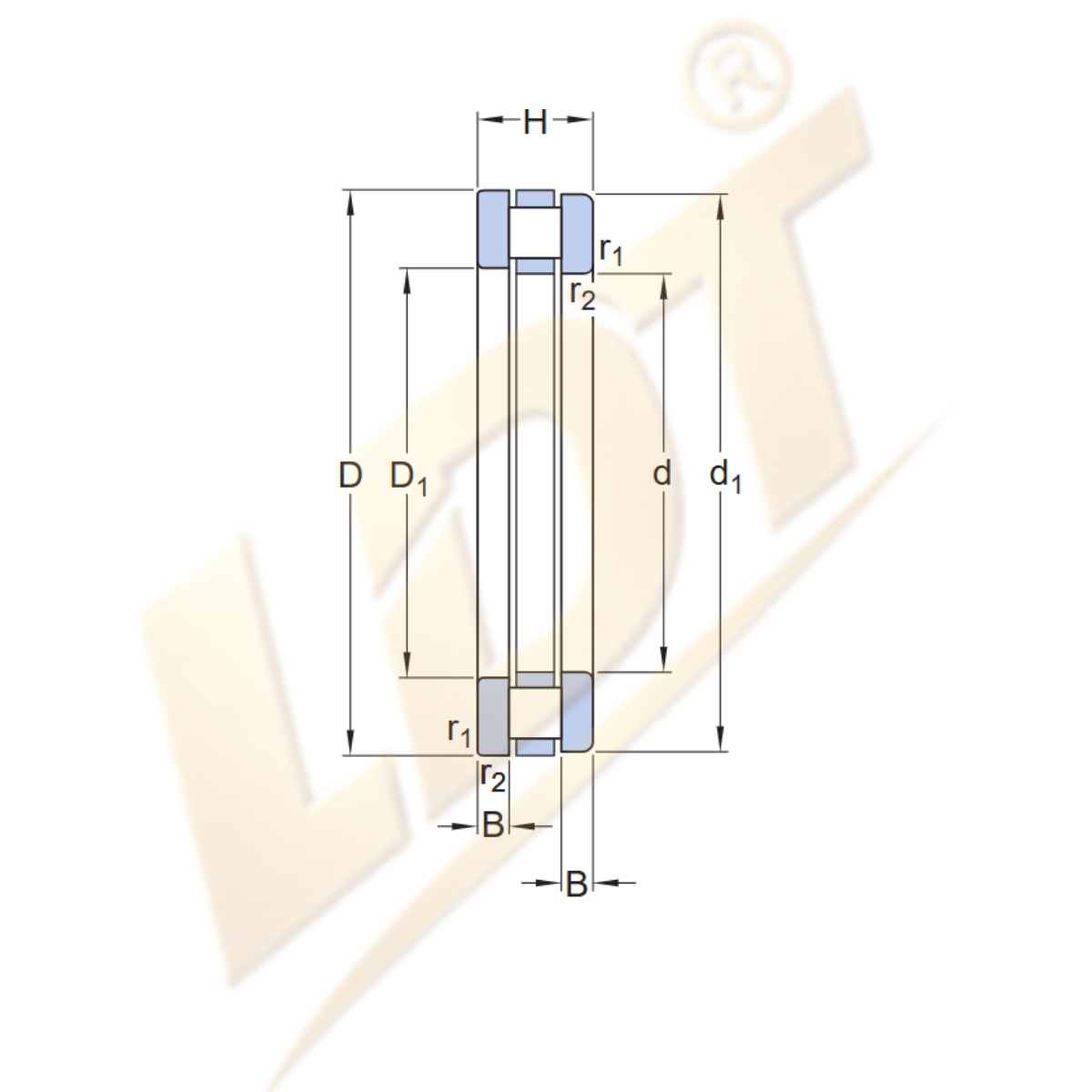

Khi chọn mã cần kiểm tra tải dọc trục, tốc độ, kích thước d/D/H, độ chính xác lắp và phương án bôi trơn. Nếu ứng dụng có tải hướng kính hoặc sai lệch đáng kể, cần một vòng bi khác đảm nhiệm các chức năng đó.
