Vòng bi kim

Vòng bi kim dùng con lăn có đường kính nhỏ so với chiều dài, tạo tiết diện hướng kính gọn nhưng vẫn đạt khả năng chịu tải tốt. Nhóm này gồm cụm kim và vòng cách, vòng bi vỏ dập, vòng gia công và loại tự lựa, phù hợp khi không gian lắp hạn chế hoặc kết cấu cần tận dụng trục và vỏ làm bề mặt lăn.

Vòng bi kim vỏ dập
Nguồn tài liệu tham khảo kỹ thuật

22 mã sản phẩm

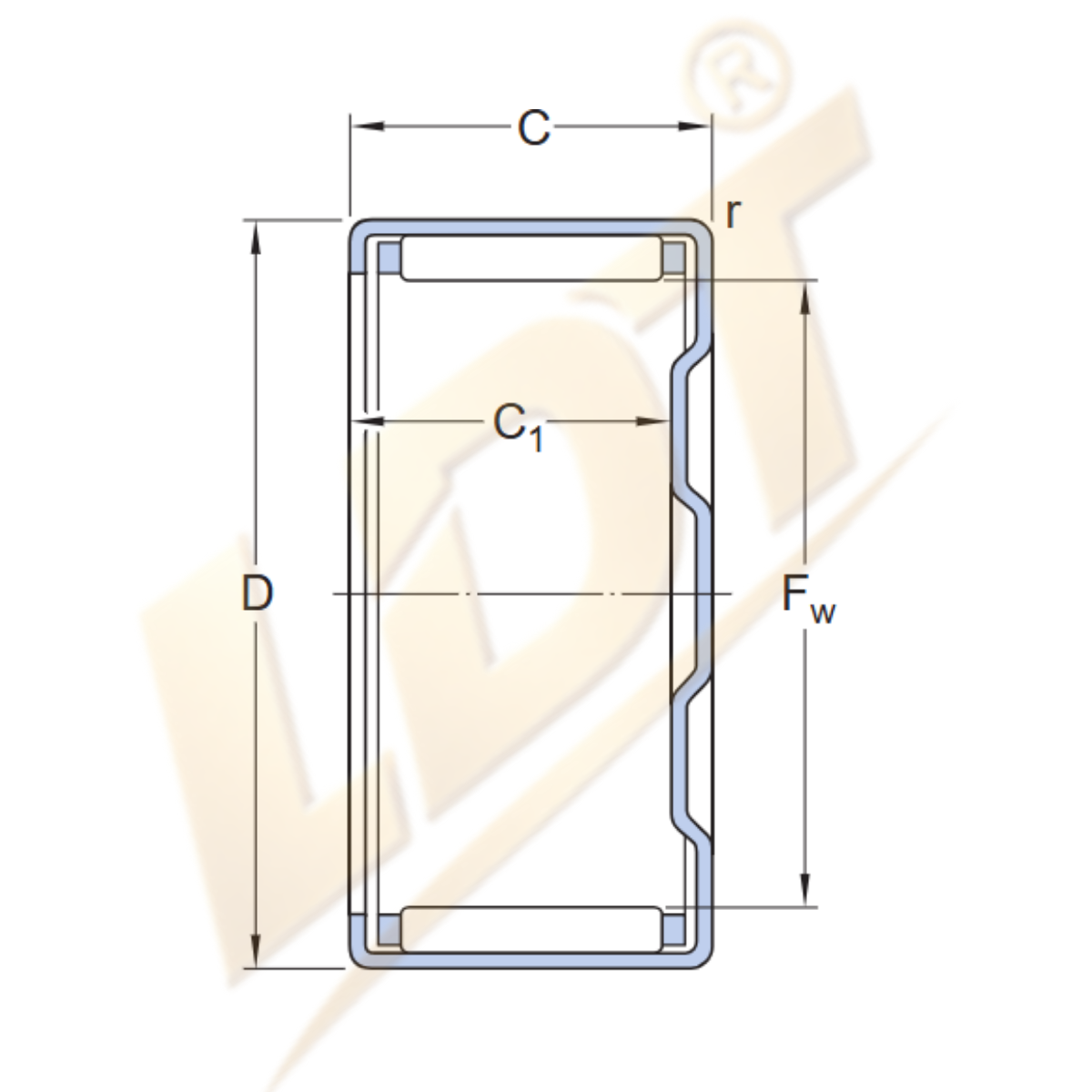

Vòng bi kim vỏ dập

Vòng bi kim vỏ dập có lớp vỏ ngoài mỏng bằng thép dập và sử dụng con lăn kim để tạo khả năng chịu tải hướng kính cao trong tiết diện nhỏ. Phù hợp với các cụm máy có không gian lắp hạn chế.

BK 0509C&U BK 1210C&U BK 1212C&U HK 0608C&U HK 0709C&U HK 0910C&U HK 28X33.82X18.8C&U HK 1512C&U HK 1712C&U HK 1812 PAC&U HK 1812C&U HK 2012C&U HK 2016 PAC&U HK 2016C&U HK 2016.2RSSKF HK 2212 PAC&U HK 2212C&U HK 2512SKF HK 3016.2RSSKF HK 4012SKF HK 4020C&U HK 5024.2RSSKF

Mã đang chọn

BK 0509

Đường kính trong - d5 mm
Đường kính ngoài - D9 mm
Độ dày - B9 mm

Giá bán, tồn kho và thời gian giao hàng sẽ được LDT xác nhận khi tiếp nhận yêu cầu.

Nội dung kỹ thuật chi tiết

Chọn kiểu kết cấu theo bề mặt lăn và không gian lắp

Vòng bi kim có nhiều cấu hình khác nhau. Cụm kim và vòng cách không có vòng trong hoặc vòng ngoài riêng, cho tiết diện nhỏ nhất nhưng yêu cầu trục và vỏ phải có bề mặt lăn được gia công phù hợp. Vòng bi vỏ dập dùng vòng ngoài mỏng bằng thép dập, phù hợp khi cần kết cấu gọn và lỗ vỏ có thể dùng trực tiếp để ép lắp vòng bi. Vòng gia công có vòng ngoài cứng vững hơn và phù hợp với nhiều yêu cầu tải/lắp chính xác hơn.

Một số thiết kế tự lựa dùng bề mặt ngoài hoặc vòng đỡ đặc biệt để bù sai lệch tĩnh giữa trục và vỏ. Khả năng này có giới hạn và không dùng để xử lý sai lệch động liên tục.

Bề mặt trục có thể là một phần của vòng bi

Với loại không có vòng trong, trục trực tiếp làm rãnh lăn. Độ cứng, độ nhám, độ tròn và dung sai trục vì vậy ảnh hưởng trực tiếp đến khe hở và tuổi thọ. Nếu không thể gia công trục đạt yêu cầu, nên chọn cấu hình có vòng trong riêng.

Khi chọn mã cần xác định không gian hướng kính, có/không vòng trong, kiểu vỏ, tải, tốc độ, bề mặt lắp và yêu cầu làm kín.

Khám phá thêm

FAQ

Câu hỏi thường gặp

Có thể dùng trực tiếp trục làm rãnh lăn cho vòng bi kim không?

Có với các thiết kế phù hợp, nhưng trục phải đáp ứng yêu cầu về độ cứng, độ chính xác hình học và chất lượng bề mặt. Nếu trục không thể gia công đạt tiêu chuẩn, dùng vòng trong riêng thường an toàn hơn.

Vòng bi vỏ dập có cần vai chặn trong lỗ vỏ không?

Nhiều vòng bi kim vỏ dập được lắp bằng độ dôi trong lỗ vỏ và không cần vai hoặc vòng hãm để định vị dọc trục. Tuy nhiên phải tuân theo kích thước, dung sai và phương pháp lắp của đúng dòng sản phẩm.

Có thể thay vòng bi kim có vòng trong bằng loại không vòng trong để giảm kích thước không?

Chỉ khi bề mặt trục có thể làm rãnh lăn và đáp ứng yêu cầu kỹ thuật tương ứng. Nếu không, tuổi thọ và khe hở làm việc có thể không đạt thiết kế dù kích thước lắp nhìn có vẻ phù hợp.

Loại tự lựa có thể bù sai lệch động của trục không?

Không nên dùng theo cách đó. SKF nêu rõ các thiết kế vòng bi kim tự lựa dùng để bù sai lệch tĩnh trong giới hạn cho phép, không phải sai lệch động liên tục khi trục quay.
