Phớt V-Ring

Phớt V-Ring là vòng làm kín cao su lắp trên trục quay, sử dụng môi phớt đàn hồi tỳ theo phương trục lên bề mặt đối diện để tạo kín. Hai biên dạng VA và VS trong danh mục dùng cho làm kín hướng trục không áp; môi phớt có khả năng thích nghi với sai lệch nhất định giữa trục và bề mặt làm kín.

V-RING VA
Nguồn tài liệu tham khảo kỹ thuật

107 mã sản phẩm

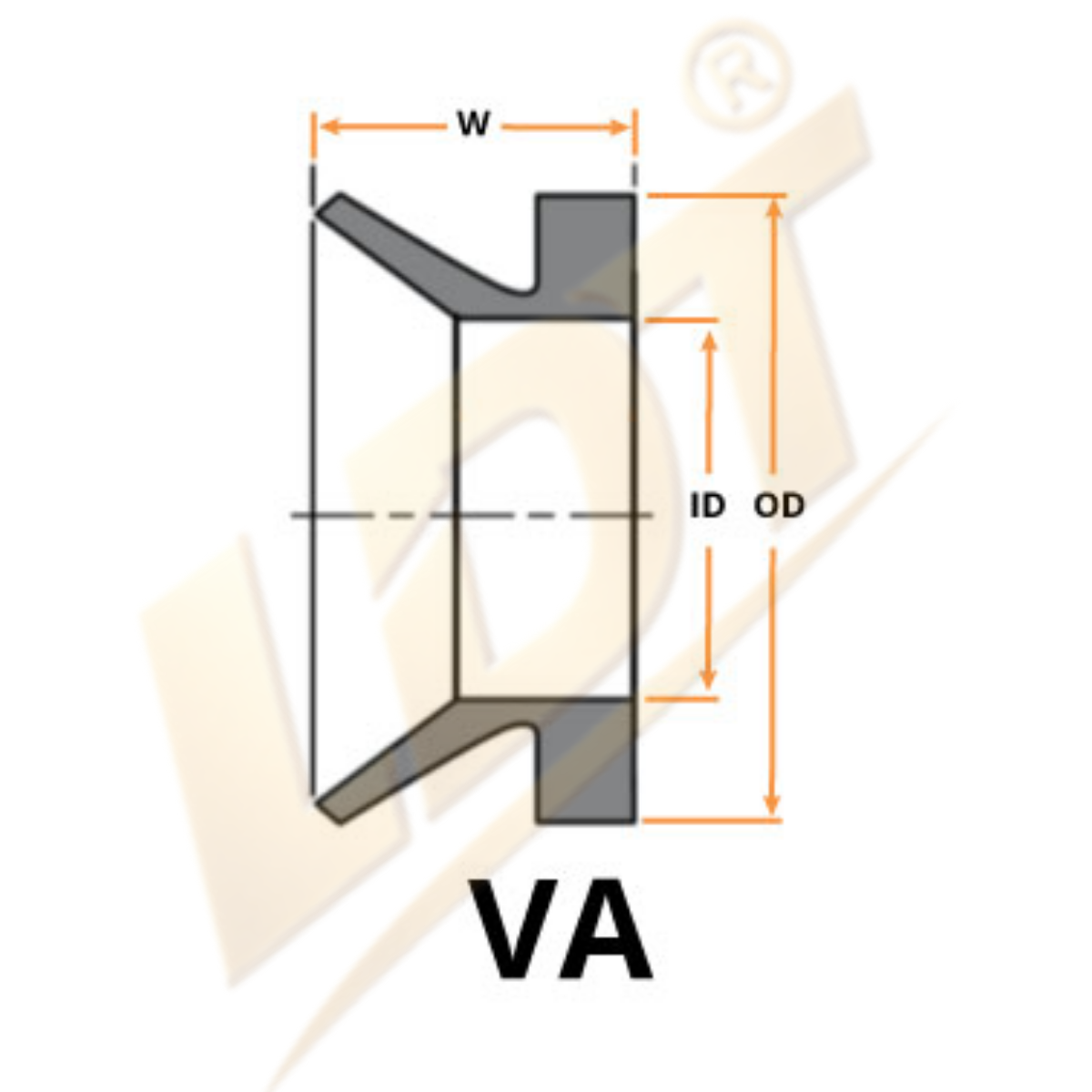

V-RING VA

V-Ring VA là vòng làm kín cao su hướng trục, lắp trên trục quay và để môi phớt tỳ lên bề mặt đối diện. Phớt giúp giữ chất bôi trơn và hạn chế bụi, nước hoặc tạp chất xâm nhập vào cụm.

10 VA NBRNQKSF 12 VA NBRNQKSF 12 VA RDEDE 14 VA NBRNQKSF 14 VA RDEDE 14 VA VNQKSF 16 VA NBRNQKSF 16 VA RDEDE 18 VA NBRNQKSF 18 VA RDEDE 20 VA NBRNQKSF 20 VA RDEDE 22 VA NBRNQKSF 22 VA RDEDE 25 VA NBRNQKSF 25 VA RDEDE 28 VA NBRNQKSF 28 VA RDEDE 30 VA NBRNQKSF 32 VA NBRNQKSF 32 VA RDEDE 35 VA NBRNQKSF 35 VA RDEDE 38 VA NBRNQKSF 38 VA RDEDE 40 VA NBRNQKSF 40 VA RDEDE 45 VA NBRNQKSF 45 VA RDEDE 50 VA NBRNQKSF 50 VA RDEDE 50 VA VDEDE 50 VA VNQKSF 55 VA NBRNQKSF 60 VA NBRNQKSF 60 VA RDEDE 65 VA NBRNQKSF 65 VA RDEDE 70 VA NBRNQKSF 70 VA RDEDE 75 VA NBRNQKSF 75 VA RDEDE 75 VA VDEDE 80 VA NBRNQKSF 80 VA RDEDE 80 VA VDEDE 85 VA NBRNQKSF 85 VA RDEDE 90 VA NBRNQKSF 90 VA RDEDE 95 VA NBRNQKSF 95 VA RDEDE 100 VA NBRNQKSF 100 VA RDEDE 100 VA VDEDE 110 VA NBRNQKSF 110 VA RDEDE 120 VA NBRNQKSF 120 VA RDEDE 120 VA VDEDE 120 VA VNQKSF 130 VA NBRNQKSF 130 VA RDEDE 140 VA FKMNQKSF 140 VA NBRNQKSF 140 VA RDEDE 140 VA VDEDE 150 VA NBRNQKSF 150 VA RDEDE 160 VA NBRNQKSF 160 VA RDEDE 170 VA FKMNQKSF 170 VA NBRNQKSF 170 VA VDEDE 180 VA NBRNQKSF 180 VA RDEDE 190 VA RDEDE 199 VA NBRNQKSF 199 VA RDEDE 200 VA NBRNQKSF 200 VA RDEDE 220 VA NBRNQKSF 220 VA RDEDE 250 VA NBRNQKSF 250 VA RDEDE 275 VA NBRNQKSF 275 VA RDEDE 300 VA NBRNQKSF 300 VA RDEDE 300 VA VDEDE 325 VA NBRNQKSF 325 VA RDEDE 375 VA NBRNQKSF 375 VA RDEDE 400 VA NBRNQKSF 400 VA RDEDE 450 VA RNQKSF 500 VA NBRNQKSF 500 VA RDEDE 500 VA VDEDE 550 VA NBRNQKSF 550 VA RDEDE 600 VA NBRNQKSF 600 VA RDEDE 600 VA VDEDE 725 VA RDEDE 800 VA VDEDE

Mã đang chọn

10 VA NBR

Đường kính trục10 mm
Kiểu phớtV-Ring VA
Vật liệuNBR

Giá bán, tồn kho và thời gian giao hàng sẽ được LDT xác nhận khi tiếp nhận yêu cầu.

Nội dung kỹ thuật chi tiết

V-Ring quay cùng trục và làm kín trên bề mặt đối diện

V-Ring được lắp căng trên trục và quay cùng trục. Môi phớt mềm tiếp xúc theo phương trục với một bề mặt tĩnh như nắp ổ hoặc mặt vỏ gối đỡ. Cấu trúc này khác phớt chặn dầu hướng kính, nơi môi phớt làm việc trực tiếp trên bề mặt trụ của trục.

DEDE xác định VA và VS là các dạng tiêu chuẩn cho làm kín hướng trục không áp. Môi phớt có khả năng thích nghi với một mức sai lệch và lệch góc, nhưng bề mặt đối tiếp vẫn phải đủ phẳng, sạch và phù hợp để tránh mòn không đều.

VA và VS cần chọn theo không gian lắp và hình học biên dạng

VA và VS không nên được coi là cùng một phớt chỉ khác tên. Mỗi biên dạng có tỷ lệ hình học và kích thước lắp riêng. Khi thay thế, cần đối chiếu đường kính trục, không gian theo phương trục, kích thước mặt làm kín và biên dạng đang sử dụng.

V-Ring chủ yếu bảo vệ cụm khỏi chất bẩn và thất thoát chất bôi trơn trong điều kiện phù hợp

Do đặc tính hướng trục và không áp, V-Ring rất hữu ích như một phần tử chắn bụi, nước bắn hoặc chất bẩn ở phía ngoài cụm ổ. Nó không phải lựa chọn để thay thế một phớt chịu chênh áp cao. Khi cần giữ dầu ở áp suất hoặc làm kín chính trong hộp truyền động, phải xem xét loại phớt khác phù hợp hơn.

Khám phá thêm

FAQ

Câu hỏi thường gặp

Phớt V-Ring có dùng để giữ dầu dưới áp suất giống phớt chặn dầu thông thường không?

Không nên dùng theo cách đó. VA/VS được nhà sản xuất mô tả cho làm kín hướng trục không áp. Nếu vị trí làm kín có chênh áp đáng kể hoặc cần giữ dầu như một phớt trục quay chính, cần chọn loại phớt được thiết kế cho điều kiện đó thay vì chỉ dựa vào đường kính trục.

VA và VS có thể thay trực tiếp cho nhau khi cùng đường kính trục không?

Không mặc định được. Hai biên dạng có hình học và kích thước lắp khác nhau, vì vậy ngoài đường kính trục còn phải kiểm tra chiều cao tiết diện, bề rộng tự do, bề rộng sau lắp và khoảng không quanh mặt đối tiếp. Nếu đổi biên dạng cần đối chiếu bảng kích thước của nhà sản xuất.

V-Ring có thể bù được trục lệch bao nhiêu cũng được không?

Không. Môi phớt đàn hồi có khả năng thích nghi với một mức sai lệch và lệch góc lớn hơn một số kiểu phớt khác, nhưng vẫn có giới hạn. Sai lệch quá lớn làm áp lực tiếp xúc không đều và gây mòn cục bộ. Cần căn chỉnh trục và mặt làm kín đúng kỹ thuật thay vì dựa hoàn toàn vào tính đàn hồi của V-Ring.

Khi thay V-Ring, có cần quan tâm đến bề mặt mà môi phớt tỳ vào không?

Có. Môi V-Ring làm kín trực tiếp trên mặt đối tiếp theo phương trục, nên bề mặt này cần sạch, đủ phẳng và không có ba via hoặc rãnh xước gây mòn môi phớt. Một V-Ring mới lắp đúng kích thước vẫn có thể làm việc kém nếu mặt đối tiếp đã hư hỏng.
