1 Thiết bị đo dòng VSKH sử dụng trong hệ thống bôi trơn hai dòng.
-

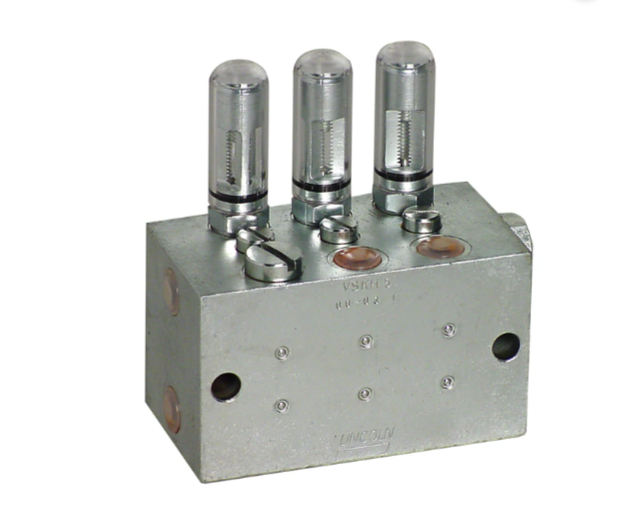

1 Thiết bị đo dòng VSKH
-
Thiết bị đo VSK bằng thép mạ kẽm bền bỉ được thiết kế cho hệ thống đường dây kép có áp suất lên tới 400 bar (5800 psi) . Các thiết bị đo này có sẵn với tối đa tám ổ cắm và mỗi cặp ổ cắm được trang bị một chốt chỉ báo để giám sát trực quan. Ngoài ra, thiết bị đo sáng VSK còn có sẵn các công tắc tiệm cận có độ mài mòn thấp hoặc bộ phát hiện piston để giám sát điện (ngoại trừ phiên bản VSK -D). Các tính năng bổ sung bao gồm vật liệu chống gỉ hoặc vật liệu chống gỉ và axit.
Tính năng và lợi ích
- Cấu trúc khối vững chắc cho độ bền và trao đổi không có lỗi
- Hoạt động hiệu quả trong phạm vi nhiệt độ rộng
- Dễ dàng theo dõi
- Có sẵn với ổ cắm VSKH ngang hoặc ổ cắm VSKV dọc cho các điều kiện lắp đặt hạn chế
- Tùy chọn có sẵn máy dò piston và công tắc giới hạn
các ứng dụng
- Nhà máy xi măng
- Máy xúc khai thác mỏ
- Nhà máy thép
- Để biết thêm thông tin chi tiết liên hệ: Mr Toản 0948.068.692 hoặc Mr Soái:0989073005 hoặc đường dẫn
- hoặc facebook
- thông số kỹ thuật
-
THÔNG SỐ KỸ THUẬT Nguyên tắc chức năng thiết bị đo Cửa hàng 1-8 chất bôi trơn Bôi mỡ lên tới NLGI 3 Dầu có độ nhớt tối thiểu 20 mm2/s Nhiệt độ hoạt động KR tối đa. +80°C +176°F MD, KR-FKM tối đa. +120 °C +248°F Áp lực vận hành tối đa. 400 thanh 5800 psi Nguyên vật liệu thép carbon mạ kẽm hoặc thép không gỉ Số lượng đo sáng mỗi chu kỳ 0-1,5 cm³ 0–0,09 in³ phiên bản đầu ra cố định D 0,3; 0,6; 1,2; 1,5 cm³ 0,018; 0,037; 0,073; 0,092 inch³ Đầu vào kết nối đường dây chính G 1/4 Kết nối ổ cắm G 1/4 Kích thước phút 124x52x57mm 4,88 x 2,05 x 2,24 inch tối đa 124x136x57mm 4,88 x 5,35 x 2,24 inch Thông tin đặt hàng
1 Thiết bị đo dòng VSKH VSKH–KR VỚI REN KẾT NỐI BSPP một phần số Cửa hàng Vật liệu Đầu ra có thể điều chỉnh chân chỉ báo 0–1,5 cm 3 (0–0,09 in 3 ) Thép mạ kẽm Thép không gỉ
1.4305/303Thép không gỉ
1.4571/316 TiKR Con dấu cốc chữ U FKM 620-27438-1 1 • – – • – 620-27418-1 2 • – – •1 Thiết bị đo dòng VSKH – 620-27439-1 3 • – – • – 620-27419-1 4 •1 Thiết bị đo dòng VSKH – – • – 620-27440-1 5 • – – • – 620-27420-1 6 • – – • – 620-27441-1 7 • – – • –1 Thiết bị đo dòng VSKH 620-27421-1 số 8 • – – • – 620-27488-1 1 – • – • – 620-27489-1 2 – • – • – 620-27490-1 3 – • – • – 620-27491-1 4 – • – • – 620-27492-1 5 – • – • – 620-27493-1 6 – • – • – 620-27494-1 7 – • – • – 620-27495-1 số 8 – • – • – 620-27766-1 1 – – • •1 Thiết bị đo dòng VSKH – 620-27767-1 2 – – • • – 620-27768-1 3 – – • • – 620-27769-1 4 – – • • – 620-27770-1 5 –1 Thiết bị đo dòng VSKH – • • – 620-27771-1 6 – – • • – 620-27772-1 7 – – • • – 620-27773-1 số 8 – – • • – 620-27409-1 1 • – –1 Thiết bị đo dòng VSKH • • 620-27376-1 1 • – – • • 620-27410-1 1 • – – • • 620-27366-1 1 • – – • • 620-27411-1 1 • – – •1 Thiết bị đo dòng VSKH • 620-27367-1 1 • – – • • 620-27412-1 1 • – – • • 620-27391-1 1 • – – • •1 Thiết bị đo dòng VSKH VSKH-MD VỚI REN KẾT NỐI BSPP một phần số Cửa hàng Vật liệu Số lượng đo tối đa Thiết bị đo Tay áo điều chỉnh Mũ bảo vệ cm 3 trong 3 620-41086-2 2 thép, mạ kẽm thau nhựa 1,50 0,09 620-41122-2 2 thép, mạ kẽm thau thau 1,50 0,09 620- 41086 -4 4 thép, mạ kẽm thau nhựa 1,50 0,09 620- 41122 -4 4 thép, mạ kẽm thau thau 1,50 0,09 620- 41086 -6 6 thép, mạ kẽm thau nhựa 1,50 0,09 620- 41122 -6 6 thép, mạ kẽm thau thau 1,50 0,09 620- 41086 -8 số 8 thép, mạ kẽm thau nhựa 1,50 0,09 620- 41122 -8 số 8 thép, mạ kẽm thau thau 1,50 0,09 - 1)
Thiết kế đó yêu cầu hai vị trí trên tấm đế
- 2)
Trong các mẫu WI có một chốt chỉ báo bằng kim loại ở đầu chỉ báo (chân di chuyển ra và vào)
- 3)
Ở cả hai mẫu WI và NI đều có 3 vít đo kích thước khác nhau
Cấu hình sản phẩm, tải file CAD
Phụ kiện

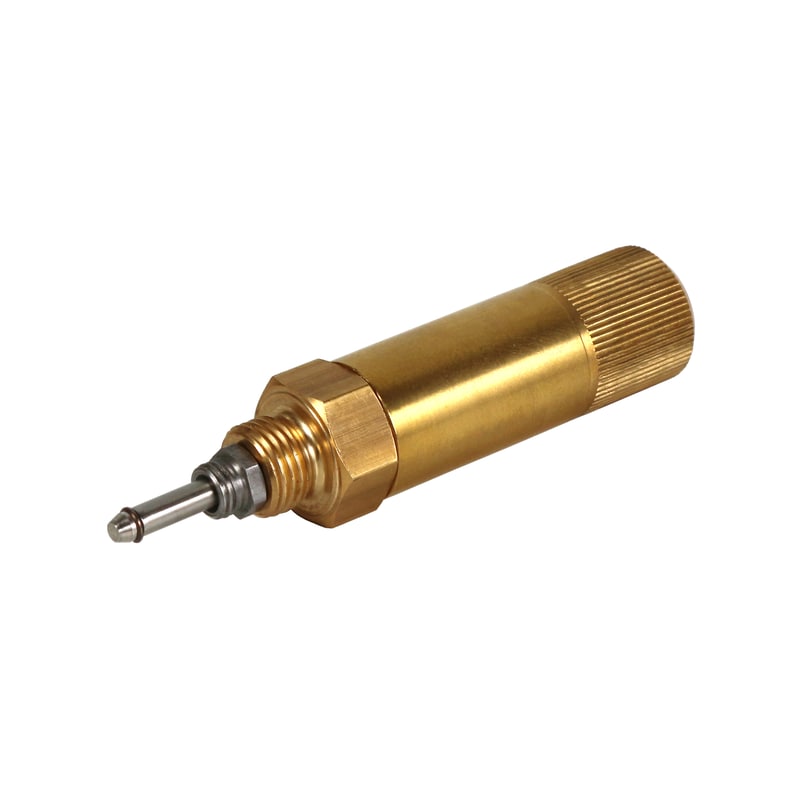

TẤM HÀN một phần số Người mẫu 432-23698-1 VSK2 432-23699-1 VSK4 432-23700-1 VSK6 432-23701-1 VSK8 TIỆN ÍCH MỞ RỘNG một phần số Người mẫu 420-23628-1 VSKH 420-23790-1 VSKH, 1.4305 VÍT ĐO SÁNG một phần số đầu ra Vật liệu cm 3 trong 3 303-19351-1 0,30 0,018 Thép 303-19352-1 0,60 0,037 Thép 303-19354-1 1,20 0,073 Thép 303-19375-1 1,50 0,091 Thép 303-19356-1 0,30 0,018 thép không gỉ 1.4571/316 Ti 303-19357-1 0,60 0,037 thép không gỉ 1.4571/316 Ti 303-19359-1 1,20 0,073 thép không gỉ 1.4571/316 Ti 303-19374-1 1,50 0,091 thép không gỉ 1.4571/316 Ti CHỈ BÁO TỪ TÍNH một phần số Số lượng đo sáng Chất liệu mũ bảo vệ cm 3 trong 3

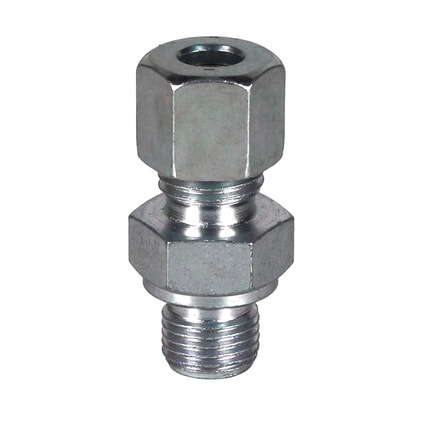

520-33109-1 0,30 0,018 thau 520-33110-1 0,60 0,037 thau 520-33112-1 1,20 0,073 thau 520-33075-1 1,50 0,091 thau 520-33266-1 0,30 0,018 nhựa 520-33267-1 0,60 0,037 nhựa 520-33268-1 1,20 0,073 nhựa 520-33269-1 1,50 0,091 nhựa KIỂM TRA VAN một phần số Ống ø chỉ định
223-13052-1 6 GERV 6-SG 1/4 AVCF 223-13052-2 số 8 GERV 8-LG 1/4 AVCF 223-13052-3 10 GERV 10-LG 1/4 AVCF - 1)
