YHE H3136 紧定套——高效安装圆锥孔轴承的解决方案

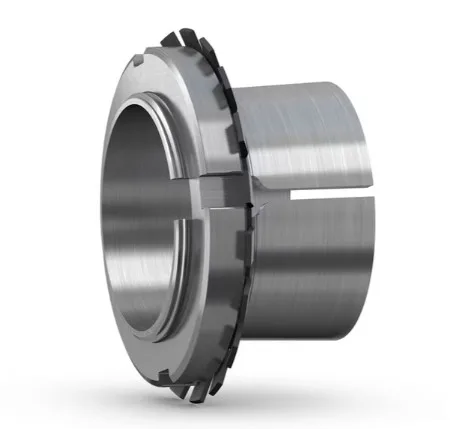

YHE H3136 紧定套

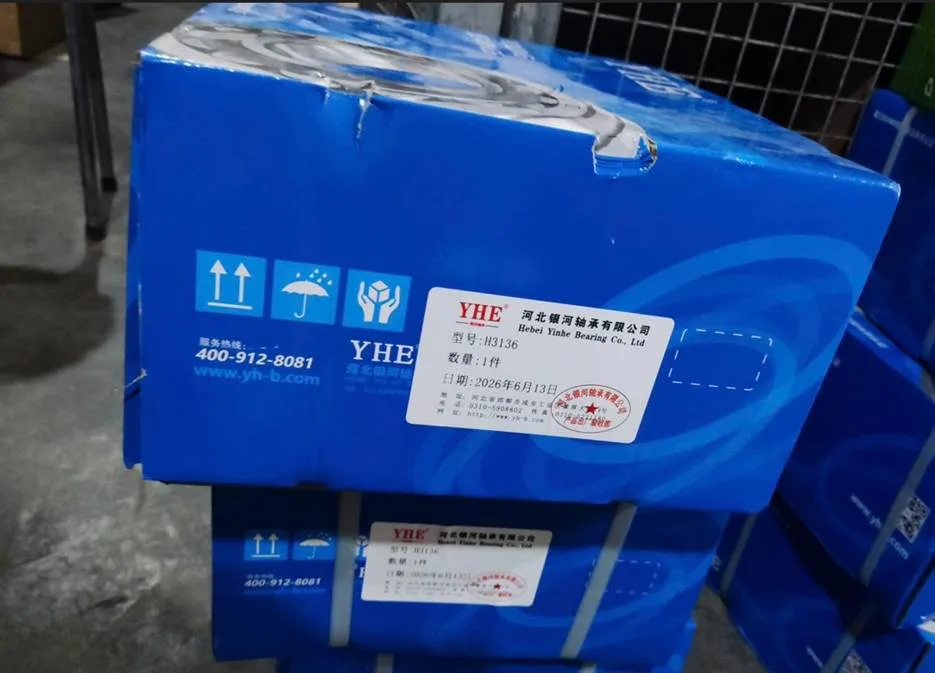

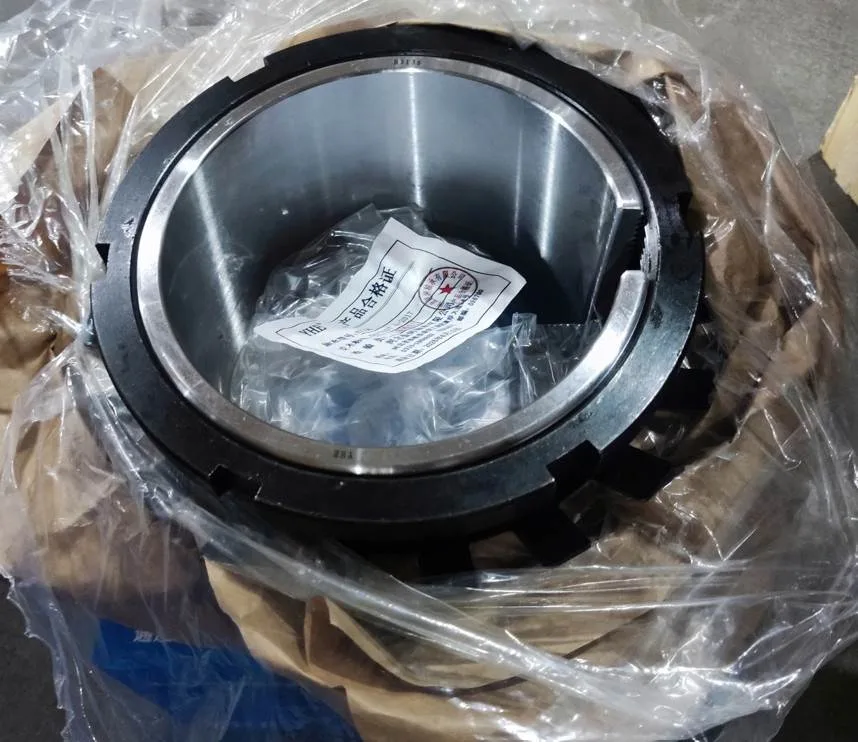

YHE H3136 紧定套产品包装
正确安装轴承会直接影响旋转精度、设备寿命和机械稳定运行。对于圆锥孔轴承，H3136 是将轴承牢固、同心地安装到圆柱轴上并简化装配维护的重要附件。
YHE H3136 是标准 H31 系列紧定套，用于将 1:12 圆锥孔调心轴承安装在 160 mm 圆柱轴上。标准尺寸包括 160 mm 轴径、180 mm 轴承安装位置公称直径、131 mm 长度和 M180×3 螺纹，并配有 KM36 锁紧螺母和 MB36 止动垫圈。
YHE H3136 概述
H3136 是外表面为 1:12 圆锥面、内孔为圆柱形的套筒。拧紧锁紧螺母时，圆锥孔轴承沿套筒移动，在轴承内圈与轴之间形成均匀压力，无需将轴加工成锥形。
使用紧定套可简化轴的制造。正确尺寸的圆柱轴配合 H3136 可实现精确安装，并使后续轴承更换更快捷。
YHE H3136 适合相应尺寸的调心圆锥孔轴承，包括根据各制造商设计采用的 22236K 或 23136K 等调心滚子轴承。NSK、NTN-SNR 和 Timken 资料均将 H3136 用于 180 mm 圆锥孔轴承与 160 mm 轴。

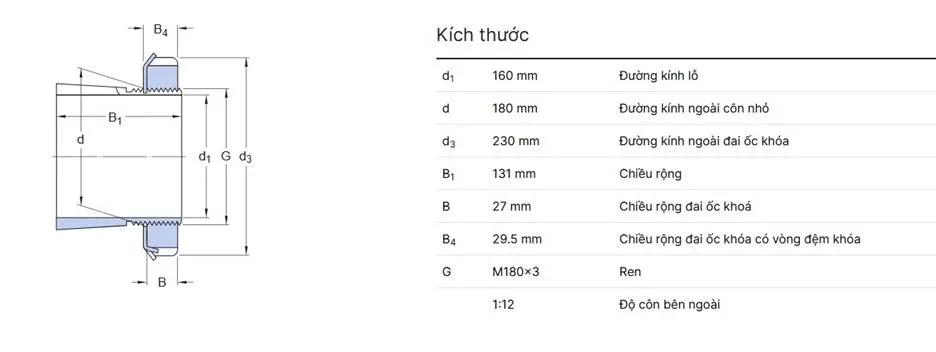

YHE H3136 技术参数
结构和工作原理
完整的 H3136 组件通常包括紧定套、KM36 锁紧螺母和 MB36 止动垫圈。紧定套在轴与轴承内圈之间传力，螺母施加轴向力，垫圈防止振动导致松脱。
正确拧紧时，轴承沿 1:12 锥面移动。轴向移动转化为径向压力，使内圈抱紧套筒，同时套筒压紧轴面，形成适合重载的牢固同心连接。
YHE H3136 的主要优势
停机时间会影响工厂产能，因此有助于缩短维护时间的附件十分重要。YHE H3136 提供多项实际益处。

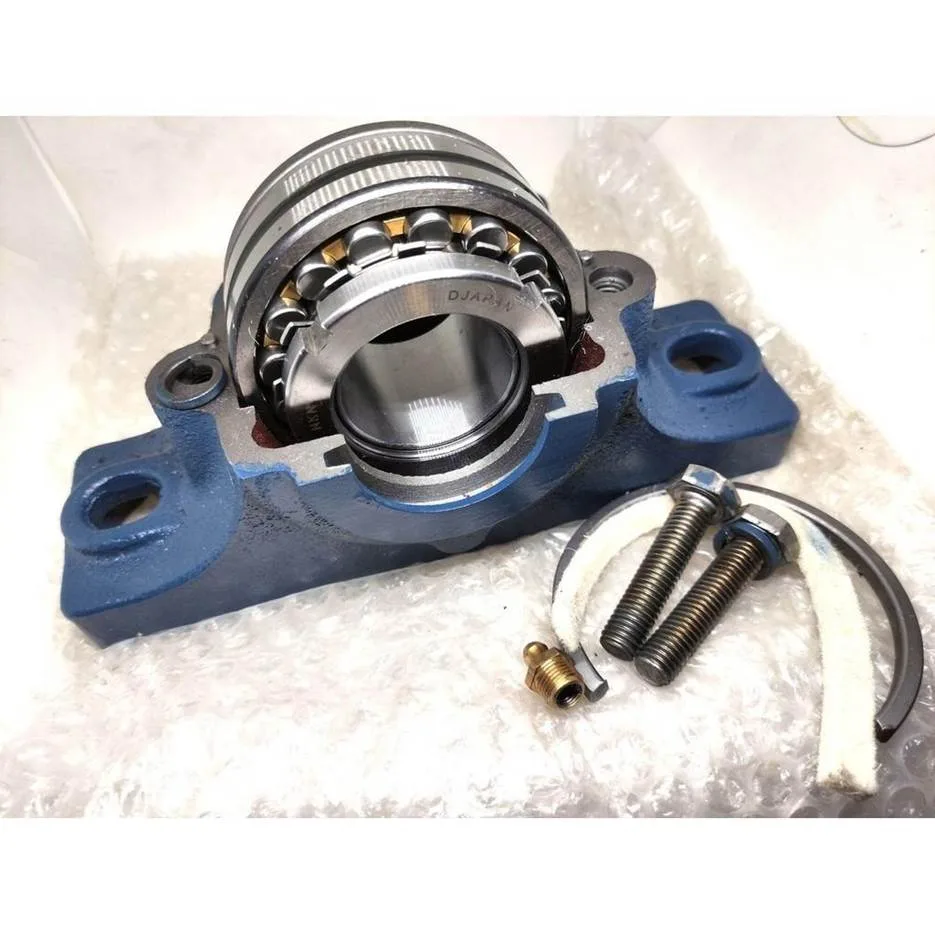

它可将圆锥孔轴承安装在圆柱轴上并保持良好同心度，广泛用于轴承座和高精度传动系统。
标准化设计使更换方便。技术人员可按正确程序松开锁紧组件，无需拆除整个轴或重新加工安装面。
纵向开槽允许套筒在拧紧时略微收缩，使压力沿轴周均匀分布，提高夹持力并减少变载荷下的滑移。
H3136 采用常用标准尺寸，可与多种标准圆锥孔调心轴承配套，为更换选型提供灵活性。
工业应用

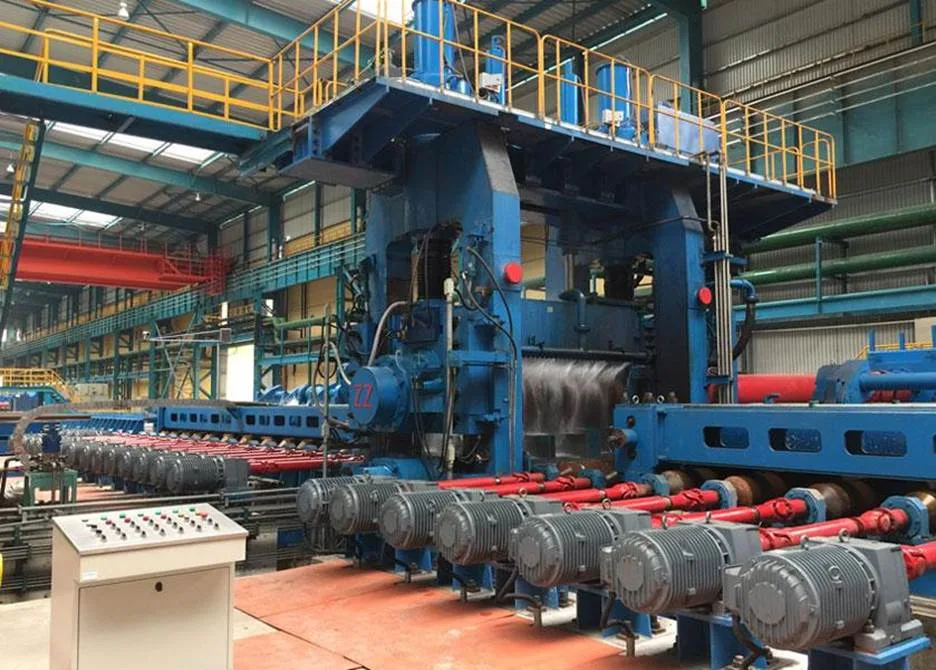

钢铁轧制厂

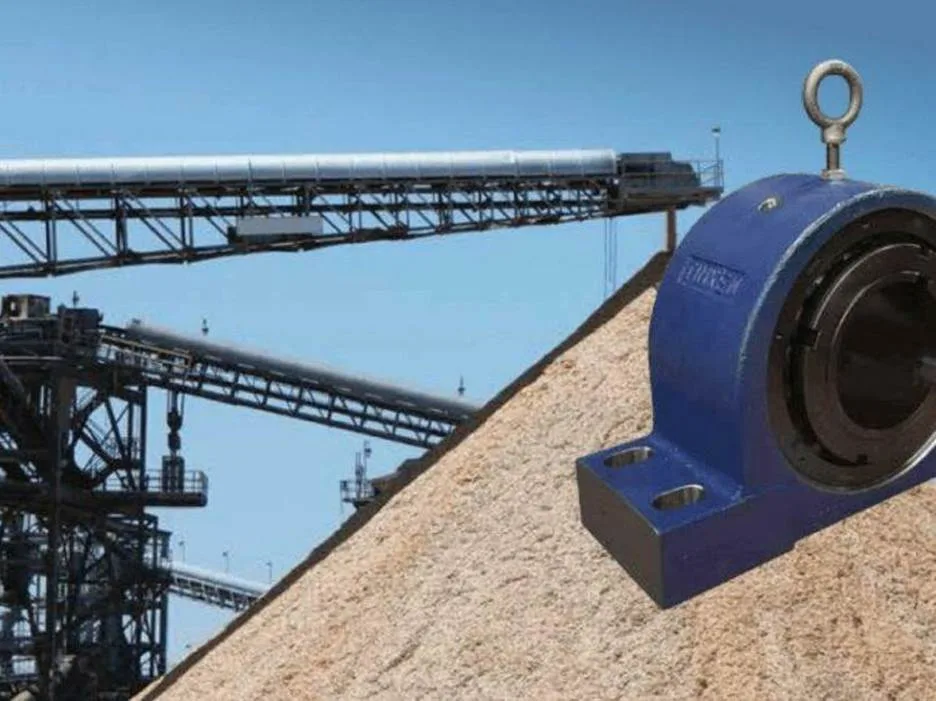

木材工厂输送机

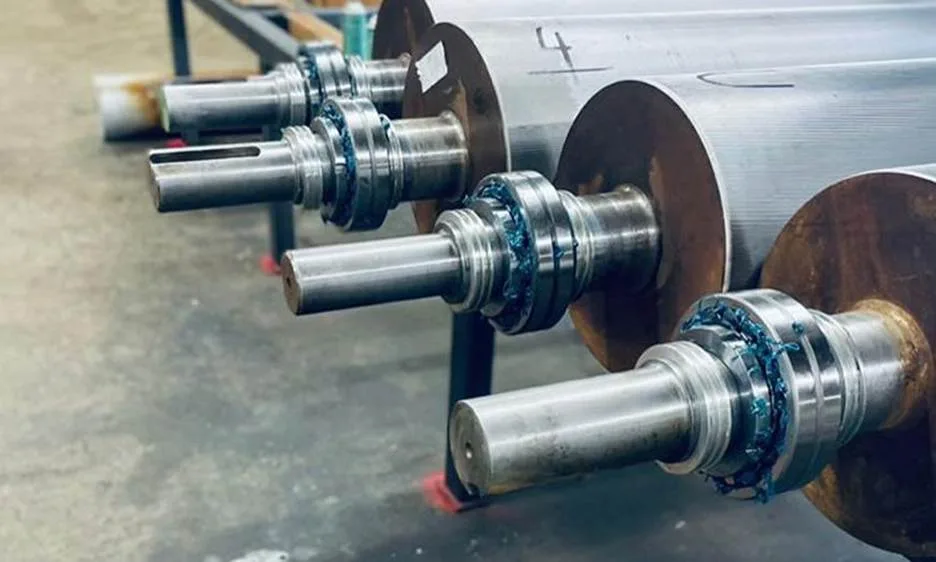

输送机滚子
YHE H3136 主要用于调心滚子轴承及其他相应圆锥孔轴承。它能将轴承牢固固定在 160 mm 轴上，适合多种重工业。
水泥行业：输送机、工业风机、破碎机和传动设备在重载下连续运行；紧定套可简化维护期间的轴承更换。
钢铁行业：轧辊轴、导向辊和传动组件承受振动；正确安装的 H3136 可使轴承与轴稳定连接。
造纸和 MDF 行业：压机、导辊和大型旋转轴常采用调心轴承配合紧定套，以保持同心度并缩短维护时间。
采矿行业：破碎机、振动筛、输送机和物料搬运设备承受冲击载荷；紧定套使检查和更换更方便。

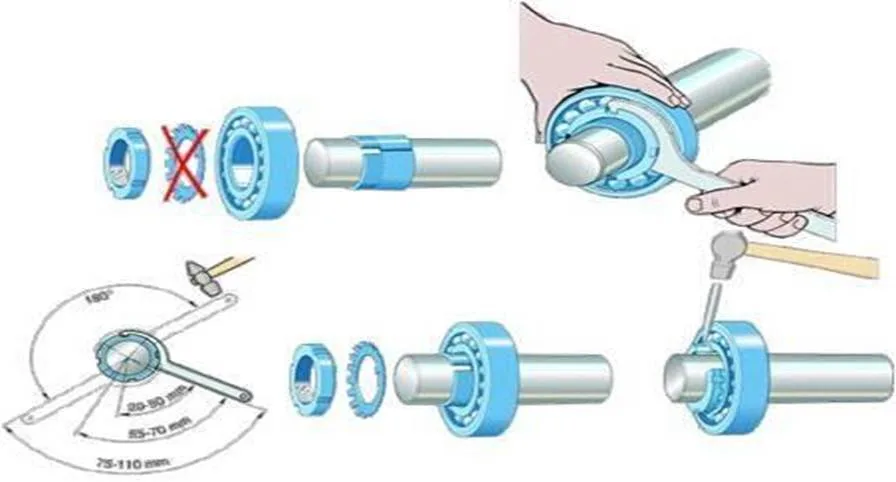

选择和安装指南
