双列角接触球轴承
技术参考资料来源

92 产品型号

双列角接触球轴承

双列角接触球轴承 是用于旋转机械的轴承类别。请根据载荷、速度、对中和安装要求选择结构。

3200 A-2RS1TN9SKF 3200 ATN9SKF 3202-2ZTNC&U 3203 A-2RS1TN9SKF 3203-2RSC&U 3205 A-2RS1C&U 3205 ASKF 3205 A/C3SKF 3206 A-2RS1SKF 3206 AC&U 3207 AC&U 3207 ATN9C&U 3207 ATN9/C3C&U 3208 A-2RS1SKF 3208 AC&U 3209 A-2ZSKF 3209 A-2ZTN9/MT33C&U 3209 ATN9C&U 3210 A-2RS1TN9C&U 3210 A-2RS1TN9/MT33C&U 3210 ASKF 3210 ATN9C&U 3210 ATN9/C3C&U 3210C&U 3211 A-2RS1SKF 3211C&U 3213 A/C2SKF 3214 A-2ZSKF 3215 A-2RS1SKF 3215 ASKF 3216-2ZC&U 3217C&U 3220 ASKF 3220 A/C3SKF 3303 A-2RS1TN9/MT33SKF 3303 ATN9C&U 3304 ASKF 3305 A-2RS1/C3SKF 3305 A-2ZSKF 3306 ATN9C&U 3306 ATN9/HC5C3SKF 3307 A/C3C&U 3307 A/C3SKF 3307 ATN9C&U 3307A-2RS/C3C&U 3308 A-2RS1C&U 3308 A-2RS1SKF 3308 ATN9C&U 3309 AC&U 3309 ASKF 3309A/C3C&U 3310 A-2ZSKF 3310 AC&U 3310 A/C3C&U 3311 A-2RS1/C3SKF 3311 AC&U 3312 AC&U 3314 AC&U 3314 ASKF 3315 A-2Z/C3SKF 3315 AC&U 3315 A/C3C&U 3315 A/C3SKF 3318 AC&U 3320 ASKF 5200 A-2RS1TN9SKF 5200 ATN9/C3SKF 5202 A-2RS1TN9SKF 5203SKF 5205 A-2RS1SKF 5208 A-2RS1SKF 5208 ASKF 5208 A/C3SKF 5209 A-2ZSKF 5211 A-2RS1SKF 5213 A-2RS1/C3SKF 5213 ASKF 5214 A-2ZSKF 5216 A/C3SKF 5218 ASKF 5304 A-2RSSKF 5304 ASKF 5304 A/C3SKF 5305 A-2ZSKF 5307 A-2RSSKF 5309 ASKF 5310 A-2RS1SKF 5310 A-2ZSKF 5312 A-2RS/W64CSKF 5312 A/C3SKF 5314 ASKF 5315 A-2Z/C3SKF

已选型号

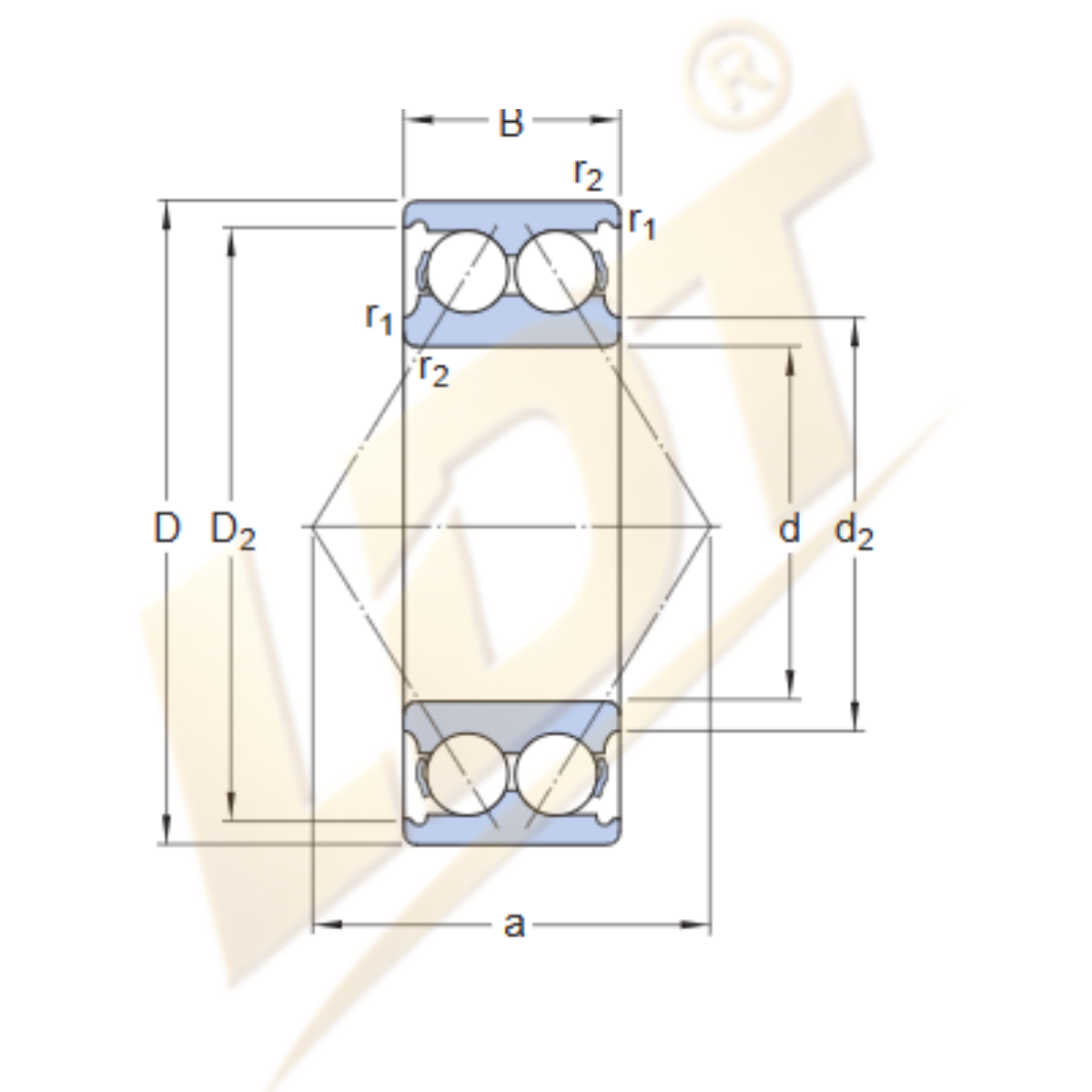

3210

内径 - d50 mm
外径 - D90 mm
宽度 - B30.2 mm

收到需求后，LDT 将确认价格、库存和交货时间。

详细技术内容

接触角和轴向载荷

接触角会直接影响轴向承载能力：接触角越大，通常轴向承载能力越高；而针对高速优化的设计可能采用较小的接触角。因此选择型号时，不能只看尺寸和产品系列。

单列轴承和成套布置

当需要承受双向轴向载荷或提高刚度时，通常将单列轴承配成套。三种常见布置是背对背、面对面和串联。背对背具有良好刚度和较高的倾覆力矩承载能力；面对面的刚度较低，但对偏差的容忍度更好；串联用于将较大的单向轴向载荷分配到多个轴承上。

轴承组的游隙或预紧力对使用寿命和稳定性十分重要。预紧力过大将增加发热和应力；游隙过大可能降低刚度并使接触条件恶化。

双列型

双列角接触球轴承的功能接近一对背对背布置的单列轴承，但占用的轴向空间更小。更换时仍需检查具体型号的载荷、接触角、游隙和密封配置。

探索更多

常见问题

常见问题

Vì sao vòng bi tiếp xúc góc một dãy thường phải ghép cặp?

Một ổ một dãy chủ yếu chịu tải dọc trục theo một chiều. Ghép hai ổ giúp cụm trục chịu tải theo hai chiều hoặc tăng khả năng chịu tải và độ cứng. Cách ghép phải phù hợp với hướng tải và yêu cầu của thiết bị.

Lưng đối lưng và mặt đối mặt khác nhau ở điểm nào?

Bố trí lưng đối lưng tạo khoảng cách tác dụng lớn hơn nên thường có độ cứng và khả năng chịu mô-men nghiêng tốt. Bố trí mặt đối mặt kém cứng hơn nhưng có thể dung nạp sai lệch tốt hơn. Không nên đổi kiểu bố trí nếu chưa kiểm tra thiết kế cụm trục.

Có thể lắp hai vòng bi bất kỳ cùng mã để tạo thành một bộ tải đặt trước không?

Không nên mặc định. Với các ứng dụng cần tải đặt trước hoặc khe hở xác định, nên dùng sản phẩm được nhà sản xuất thiết kế cho ghép bộ hoặc bộ đã được match phù hợp. Chênh lệch dung sai giữa các ổ có thể làm tải đặt trước thực tế khác mong muốn.

Khi nào nên chọn loại hai dãy thay vì hai ổ một dãy?

Loại hai dãy hữu ích khi cần chịu tải dọc trục theo hai chiều nhưng không gian dọc trục bị hạn chế. Hai ổ một dãy lại cho khả năng tùy biến bố trí và tải đặt trước linh hoạt hơn. Lựa chọn phụ thuộc tải, độ cứng, tốc độ và không gian lắp.
