Khe hở Vòng bi-Trong lĩnh vực cơ khí và công nghiệp, vòng bi đóng vai trò vô cùng quan trọng trong việc truyền động, giảm ma sát và đảm bảo sự vận hành ổn định của máy móc. Một trong những yếu tố kỹ thuật then chốt ảnh hưởng đến hiệu quả làm việc của vòng bi chính là khe hở vòng bi. Việc lựa chọn đúng tiêu chuẩn khe hở vòng bi không chỉ giúp tăng tuổi thọ vòng bi mà còn hạn chế hỏng hóc, giảm chi phí bảo trì và nâng cao hiệu suất thiết bị.
1. Khe hở vòng bi là gì?
Khe hở vòng bi (bearing internal clearance) là khoảng cách tổng thể giữa các con lăn (hoặc viên bi) với rãnh lăn trên vòng trong và vòng ngoài của vòng bi. Đây là yếu tố quyết định mức độ tự do chuyển động của các phần tử lăn bên trong vòng bi.
Có hai loại khe hở vòng bi cơ bản:
- Khe hở hướng tâm (Radial Clearance): Khoảng dịch chuyển của vòng trong so với vòng ngoài theo phương vuông góc với trục.
- Khe hở dọc trục (Axial Clearance): Khoảng dịch chuyển của vòng trong so với vòng ngoài theo phương song song với trục.
2. Phân loại tiêu chuẩn khe hở vòng bi
Theo tiêu chuẩn quốc tế (ISO và DIN), khe hở vòng bi được ký hiệu bằng các cấp độ như sau:
- C2: Khe hở nhỏ hơn tiêu chuẩn.
- CN (Normal): Khe hở tiêu chuẩn thông thường.
- C3: Khe hở lớn hơn CN.
- C4: Khe hở lớn hơn C3.
- C5: Khe hở lớn nhất, dùng cho điều kiện đặc biệt.
Trong thực tế, C3 và C4 là hai cấp độ phổ biến trong các ứng dụng công nghiệp nặng, vì chúng đảm bảo vòng bi hoạt động tốt trong môi trường nhiệt độ cao và tải trọng lớn.
3. Ý nghĩa của việc lựa chọn đúng khe hở vòng bi
Việc chọn đúng tiêu chuẩn khe hở vòng bi có ảnh hưởng trực tiếp đến:
- Độ bền của vòng bi: Khe hở quá nhỏ sẽ làm vòng bi ma sát nhiều, dễ nóng và nhanh hỏng.
- Hiệu suất vận hành: Khe hở quá lớn khiến vòng bi bị rung, gây tiếng ồn và giảm độ chính xác của máy.
- Khả năng chịu tải: Vòng bi cần khe hở phù hợp để phân bổ tải đều lên các con lăn.
- Độ tin cậy thiết bị: Máy móc hoạt động ổn định, giảm rủi ro dừng đột ngột do vòng bi hỏng.
4. Khi nào cần dùng khe hở C3, C4 hoặc C5?
- Khe hở C3: Dùng cho các thiết bị hoạt động ở nhiệt độ cao, tốc độ trung bình – cao, hoặc trong trường hợp lắp ghép chặt khiến khe hở bị giảm. Ví dụ: động cơ điện, hộp số công nghiệp.
- Khe hở C4: Thích hợp cho máy móc chịu tải trọng lớn, tốc độ cao và nhiệt độ môi trường khắc nghiệt. Ví dụ: máy cán thép, tuabin, quạt công nghiệp lớn.
- Khe hở C5: Áp dụng trong điều kiện đặc biệt, khi vòng bi làm việc trong môi trường siêu tải và nhiệt độ rất cao.

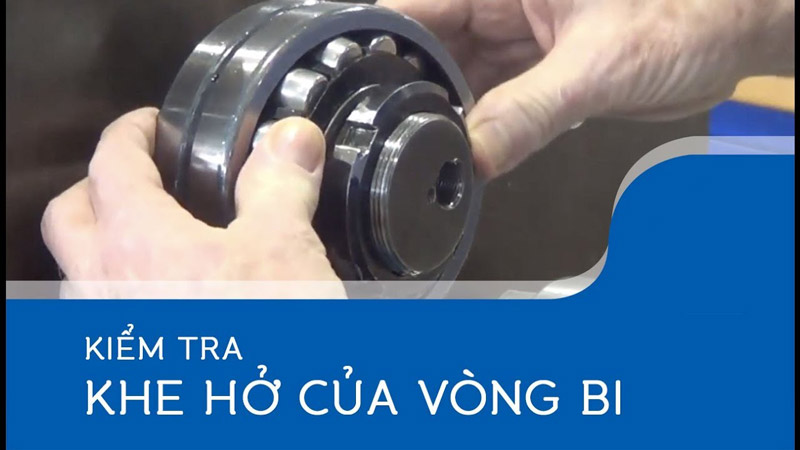

5. Cách kiểm tra và đo khe hở vòng bi

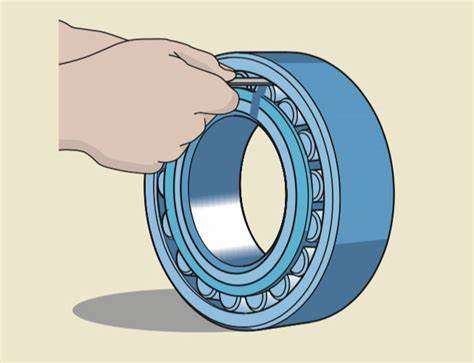

Để đảm bảo đúng tiêu chuẩn, các kỹ sư thường sử dụng thước lá (feeler gauge) hoặc các thiết bị đo chuyên dụng để kiểm tra khe hở. SKF và các hãng vòng bi lớn khác đều cung cấp bảng tra cứu khe hở tiêu chuẩn theo từng mã vòng bi, giúp việc lựa chọn chính xác và nhanh chóng hơn.
6. Lỗi thường gặp do chọn sai khe hở vòng bi
Nếu chọn không đúng tiêu chuẩn khe hở vòng bi, thiết bị có thể gặp các sự cố:
- Vòng bi bị nóng quá mức do khe hở quá nhỏ.
- Tiếng ồn lớn và rung động mạnh khi khe hở quá lớn.
- Vòng bi mòn không đều, giảm tuổi thọ.
- Máy móc dừng đột ngột, gây thiệt hại sản xuất.
7. Kinh nghiệm chọn khe hở vòng bi phù hợp
- Xem xét điều kiện làm việc: tốc độ, tải trọng, nhiệt độ.
- Chú ý cách lắp ghép: ép chặt vòng trong hoặc vòng ngoài có thể làm giảm khe hở thực tế.
- Tham khảo tài liệu kỹ thuật của nhà sản xuất: như SKF, NSK, FAG… để lựa chọn chính xác.
- Kiểm tra định kỳ: để đảm bảo khe hở vòng bi không thay đổi bất thường trong quá trình vận hành.
Kết luận
Tiêu chuẩn khe hở vòng bi là yếu tố kỹ thuật quan trọng giúp vòng bi vận hành bền bỉ, giảm ma sát và tăng hiệu suất máy móc. Doanh nghiệp cần nắm vững các cấp khe hở C2, CN, C3, C4, C5 và lựa chọn phù hợp với điều kiện làm việc. Việc chọn đúng khe hở không chỉ giúp tiết kiệm chi phí bảo trì mà còn nâng cao tuổi thọ vòng bi, đảm bảo sự ổn định và an toàn của toàn bộ hệ thống máy móc công nghiệp.
