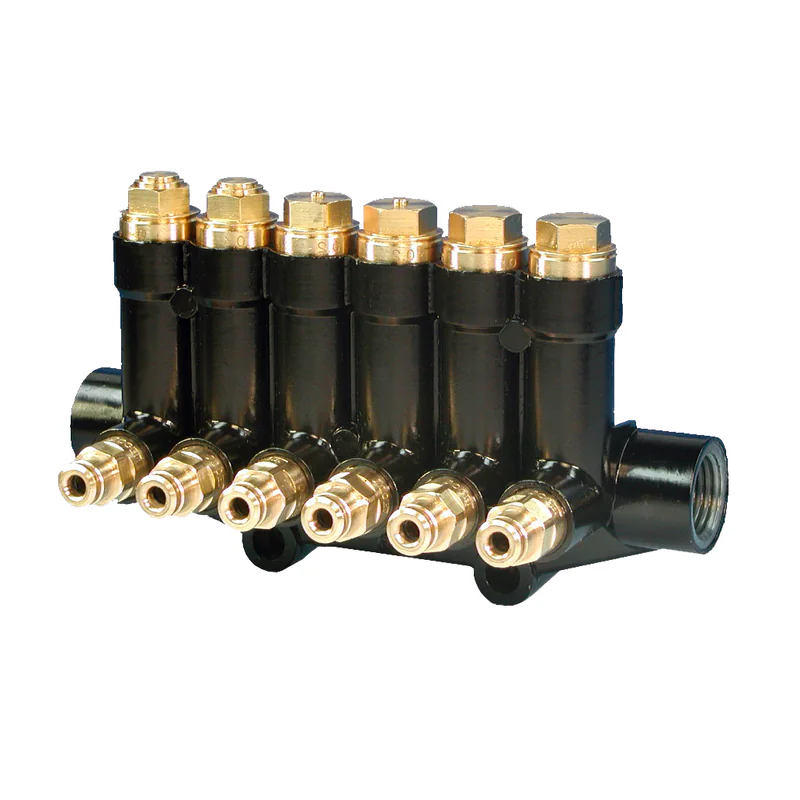

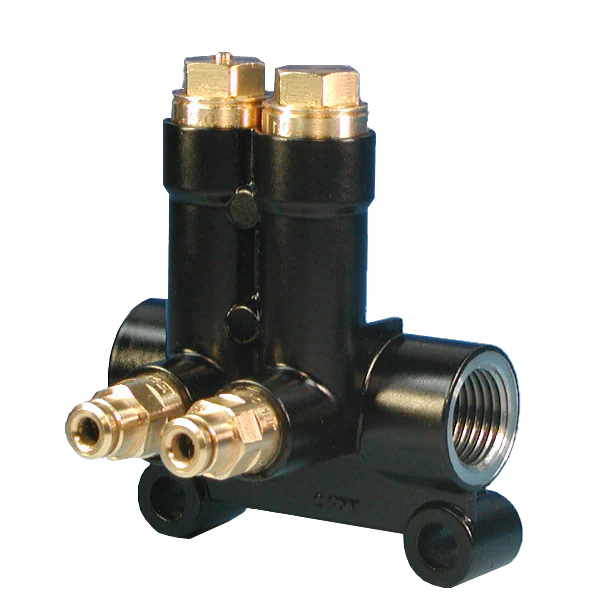

Thiết bị đo tái bôi trơn Series VN

Thiết bị đo tái bôi trơn Series VN Để sử dụng trong hệ thống bôi trơn một dòng

1.Thiết bị đo tái bôi trơn Series VN

• Để biết thêm thông tin chi tiết liên hệ: Mr Toản 0948.068.692 hoặc Mr Soái:0989073005 hoặc đường dẫn
• hoặc facebook

• thông số kỹ thuật

• THÔNG SỐ KỸ THUẬT

  Nguyên tắc chức năng	thiết bị đo tái bôi trơn  1)
  Cửa hàng	2, 4 hoặc 6
  Số lượng đo sáng
  	0,05-1,00 cm³	0,003-0,061 in³
  chất bôi trơn	mỡ lỏng NLGI 000, 00
  Nhiệt độ hoạt động	-25 đến +80 °C	-13 đến 176°F
  Áp lực vận hành	phút. Tối đa 20 thanh 80 thanh	phút. Tối đa 290psi 1160 psi
  Giảm áp lực	tối đa. 1 thanh	tối đa. 14,5 psi
  Vật liệu	đúc kẽm, đồng thau, thép, vòng đệm phẳng (đồng), NBR
  Đường kết nối chính	các phụ kiện khác nhau cho ống ø 6 đến 10 mm hoặc nút bịt cho ren M8x1	ø 0,236-0,393 trong
  Ổ cắm kết nối	ống ø 4 mm núm đo sáng (VS) với núm đo sáng Đầu nối nhanh SKF (00) để kết nối ống không hàn (DIN 3862)	ø 0,16 inch
  Kích thước	phút. Tối đa 62 × 83,5 × 52 mm . 130,5 × 83,5 × 58 mm	2,440 × 3,287 × 2,047 inch 5,118 × 3,287 × 2,283 inch
  Vị trí lắp đặt	bất kì

  1. ¹⁾
     Thiết bị đo tái bôi trơn = Kim phun gián tiếp
     Áp suất lò xo phân phối chất bôi trơn tới ổ trục.

  VÍ DỤ ĐẶT HÀNG

  Sản phẩm có thể được cấu hình bằng mã cấu hình. Ví dụ về thứ tự hiển thị một số bộ phận có thể có và lời giải thích về nó.
  VN4-0VS-134100-HH	Dòng sản phẩm VN 4 điểm đo Đầu nối nhanh SKF lắp đường bôi trơn  Đại lượng đo: 0,05 cm 3  0,20 cm 3  0,30 cm 3 và 0,05 cm 3 Phụ kiện kết nối đường dây chính: Nút vặn với vòng đệm phẳng Nút vặn với vòng đệm phẳng
  Bạn có thể định cấu hình sản phẩm bằng bộ cấu hình CAD bên dưới. Điều này cũng sẽ cung cấp cho bạn một số đơn đặt hàng cụ thể. Để biết thêm chi tiết vui lòng tham khảo danh mục sản phẩm.Thiết bị đo tái bôi trơn Series VN Thiết bị đo tái bôi trơn Series VN Thiết bị đo tái bôi trơn Series VN Thiết bị đo tái bôi trơn Series VN Thiết bị đo tái bôi trơn Series VN

  Cấu hình sản phẩm, tải file CAD

  NÚM ĐO SÁNG CÓ THỂ THAY ĐỔI ¹⁾

  Ổ cắm ø		Chất đàn hồi vật liệu	Số bộ phận được sắp xếp theo số lượng đo sáng
  mm	TRONG		0,05 cm 3 0,003 trong 3	0,10 cm 3 0,006 trong 3	0,20 cm 3 0,012 trong 3	0,30 cm 3 0,018 trong 3	0,40 cm 3 0,024 trong 3	0,60 cm 3 0,036 trong 3	1,00 cm 3 0,061 trong 3
  4	0,16	NBR	VKU005-K	VKU010-K	VKU020-K	VKU030-K	VKU040-K	VKU060-K	VKU100-K

  1. ¹⁾
     Núm đo sáng được làm bằng đồng thau
