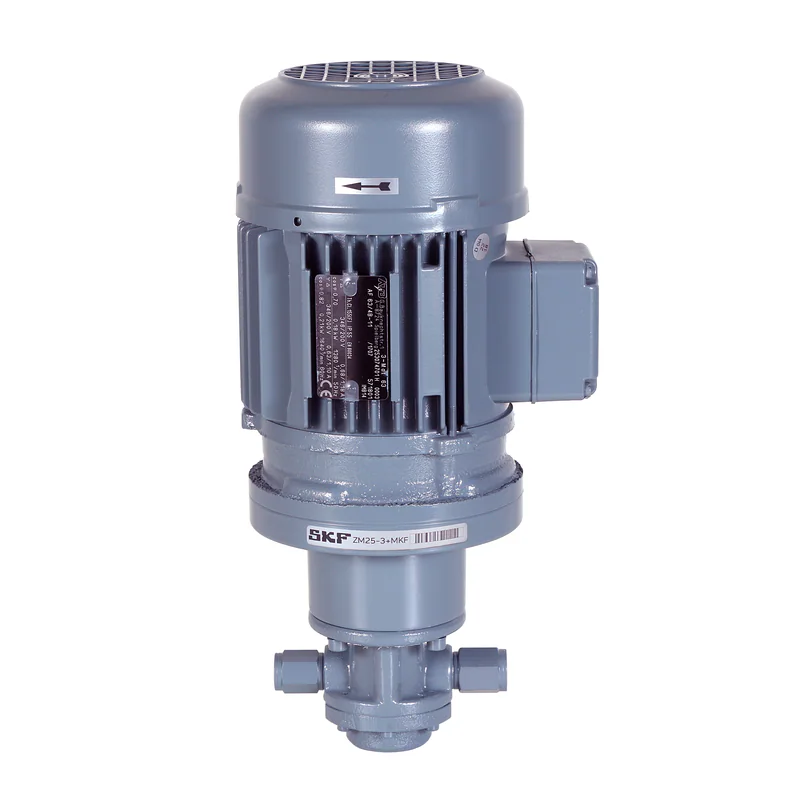

1, máy bơm ZM
Máy bơm ZM là loại bơm bánh răng đơn mạch. Chúng được sử dụng trong các hệ thống bôi trơn tuần hoàn dầu nhỏ với dải áp suất lên tới 30 bar (435 psi) và độ nhớt cao lên tới 2000 mm 2 /s. Chúng bao gồm một bơm bánh răng, mặt bích, khớp nối và động cơ điện. Thiết kế máy bơm phù hợp với việc lắp đặt riêng biệt với bình chứa hoặc theo phương thẳng đứng trên đỉnh bình chứa. Không được phép lắp mặt bích ngang dưới mức dầu bôi trơn. Các đơn vị bơm bánh răng ZM không có van giảm áp và thông hơi tích hợp.
Để biết thêm thông tin chi tiết liên hệ: Mr Toản 0948.068.692 hoặc đường dẫn
hoặc facebook
thông số kỹ thuật
| nguyên tắc chức năng | bơm bánh răng chạy bằng điện | |
| chất bôi trơn | dầu khoáng và dầu tổng hợp | |
| độ nhớt hoạt động | 20–1000 mm 2 /s | |
| Lưu lượng dòng chảy | ZM12: 1,2 l/phút ZM25: 2,5 l/phút |
2,5 điểm/phút 5,3 điểm/phút |
| Nhiệt độ hoạt động | +10 đến 40 °C | +50 đến 104 °F |
| Cửa hàng | 1 | |
| Vận hành áp suất ngược | ZM12: tối đa. 30 thanh ZM25: tối đa. 20 thanh |
435 psi 290 psi |
| chiều cao hút | ZM12: 500 mm ZM25: 1000 mm |
19,7 trong 39,4 trong |
| tốc độ ổ đĩa | 1350 phút -1 | |
| Động cơ 1) | động cơ 3 pha | |
| Vôn | 220-240/380-420 V AC ở 50 Hz | |
| công suất định mức | 0,18 mã lực | |
| Kết nối áp suất | G1/4 hoặc M14×1,5 | |
| kết nối hút | G1/4 hoặc M14×1,5 | |
| lớp bảo vệ | IP54 | |
| kích thước máy bơm ZM | ZM12: 299 × 164 × 125 mm ZM25: 283 × 123 × 162 mm |
11,77 × 6,45 × 4,92 inch 11,14 × 4,84 × 6,37 inch |
| Vị trí lắp đặt máy bơm ZM | ngang hoặc dọc | |
| một phần số | Thiết kế | Vị trí lắp đặt | Tốc độ dòng chảy 2) | áp lực trở lại | ||
| l/phút | điểm/phút | quán ba | psi | |||
| ZM12-21+1GD | thiết kế chân, CE Châu Âu | ngang, riêng biệt | 1,2 | 2,5 | 30 | 435 |
| ZM12-31+1GD | thiết kế mặt bích, CE Châu Âu | dọc, mặt bích | 1,2 | 2,5 | 30 | 435 |
| ZM12-21-S11+1GD | thiết kế chân, UL/CSA (Mỹ, Canada) | ngang, riêng biệt | 1,2 | 2,5 | 30 | 435 |
