Bộ cảo TMBS 150E là tên mã của SKF TMBS 150E Strong Back Puller kit — một bộ dụng cụ kéo (puller) dùng để tháo vòng bi hoặc chi tiết vòng, đặc biệt trong những vị trí mà dùng các kéo hàm truyền thống khó tiếp cận.
Cấu tạo của Bộ cảo TMBS 150E

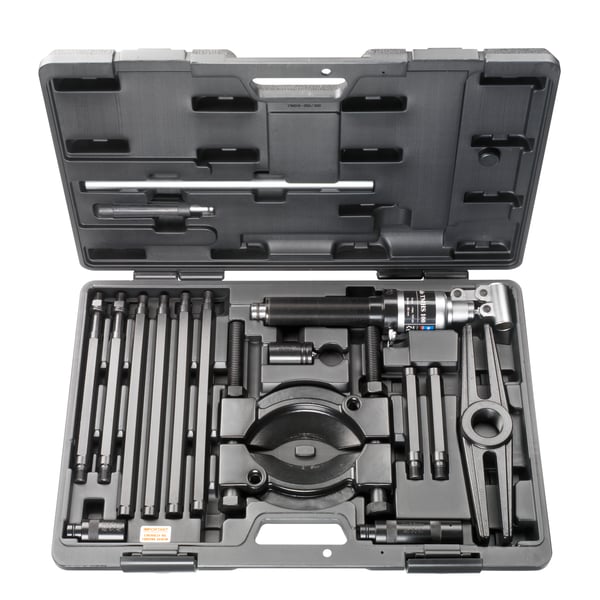

Bộ dụng cụ này gồm:
- Bộ tách (separator) để luồn vào giữa vòng bi và vai trục.
- Thanh giằng mạnh (strong back beam) giúp chịu tải cao.
- Trục thủy lực (TMHS 100) cho lực kéo lớn và ổn định.
- Thanh nối mở rộng, vít kéo, đầu định tâm lò xo, và hộp đựng chắc chắn.
Thông số kỹ thuật & tính năng chính của Bộ cảo TMBS 150E
| Thông số | Giá trị / mô tả |
| Lực kéo tối đa | 100 kN (~11,2 tấn lực) |
| Khoảng cách tối đa (reach) | ~ 816 mm (32,1 in) |
| Phạm vi đường kính trục (sử dụng separator) | 35 – 150 mm |
| Hành trình của trục thủy lực | 80 mm |
| Cấu tạo & phụ kiện đi kèm | Bộ separator, thanh chính (main rods), thanh nối mở rộng (extension rods), beam, trục thủy lực TMHS 100, các phần mở rộng trục thủy lực, mũi (nosepiece), vỏ đựng |
| Trọng lượng | ~ 17 kg |
Ưu điểm nổi bật của Bộ cảo TMBS 150E
- Tháo được vòng bi nằm sâu hoặc bị kẹt trên trục.
- Không làm hư trục hoặc vòng bi, nhờ đầu định tâm lò xo và thiết kế tách đều lực.

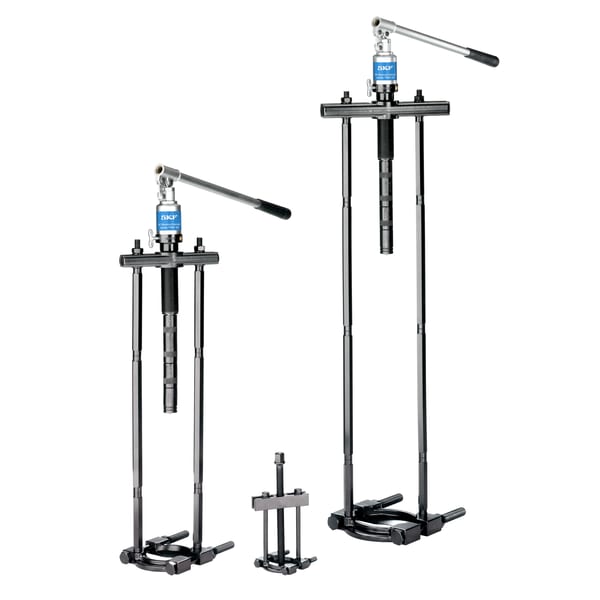

- Có thể thay đổi chiều dài nhờ các thanh nối mở rộng.
- Trục thủy lực tích hợp van an toàn chống quá tải.
- Gọn gàng, dễ bảo quản và di chuyển trong valy chuyên dụng.
Công dụng chính của bộ cảo TMBS 150E của SKF
- Tháo vòng bi trong không gian hẹp
Thiết kế “separator” mỏng, có thể luồn vào giữa vòng bi và vai trục, giúp tháo vòng bi nằm sâu hoặc bị ép chặt.
- Tạo lực kéo mạnh và đều
Sử dụng trục thủy lực TMHS 100, tạo lực kéo tối đa đến 100 kN (≈ 10 tấn) → tháo được các vòng bi hoặc bánh răng kích thước lớn, dính chặt trên trục.
- Tháo mà không làm hư trục hoặc chi tiết
Nhờ đầu định tâm có lò xo, lực kéo được phân bố đều, không làm mòn hoặc xước đầu trục.
- Điều chỉnh linh hoạt cho nhiều kích thước khác nhau
Bộ cảo có nhiều thanh nối mở rộng, nên có thể thay đổi chiều dài và khoảng cách tùy kích cỡ vòng bi (đường kính từ 35 – 150 mm).
- Tăng độ an toàn khi thao tác
Van an toàn tích hợp trong trục thủy lực giúp ngăn quá tải, bảo vệ người vận hành.
Ứng dụng thực tế của TMBS 150E
- Bảo dưỡng động cơ điện, máy nén khí, hộp số, quạt công nghiệp, máy bơm.
- Ngành sản xuất thép, xi măng, năng lượng, khai khoáng, cơ khí, ô tô và bảo trì thiết bị quay.
- Dành cho kỹ thuật viên bảo trì cần tháo vòng bi nhanh, chính xác và không gây hư hại.
